[网路配置] TP-LINK WDR 7660 固件浅析

前言:

对一个vxworks系统固件的简单分析。
本篇文章的目的在于熟悉如何去入手分析vxworks固件，对其作一定的了解，希望可以给有需要的人提供一定的帮助（这东西资料确实少）
拿到一个vxworks固件后想要利用ida去分析，首要要做的便是加载基址恢复与函数名恢复（如果有符号表）

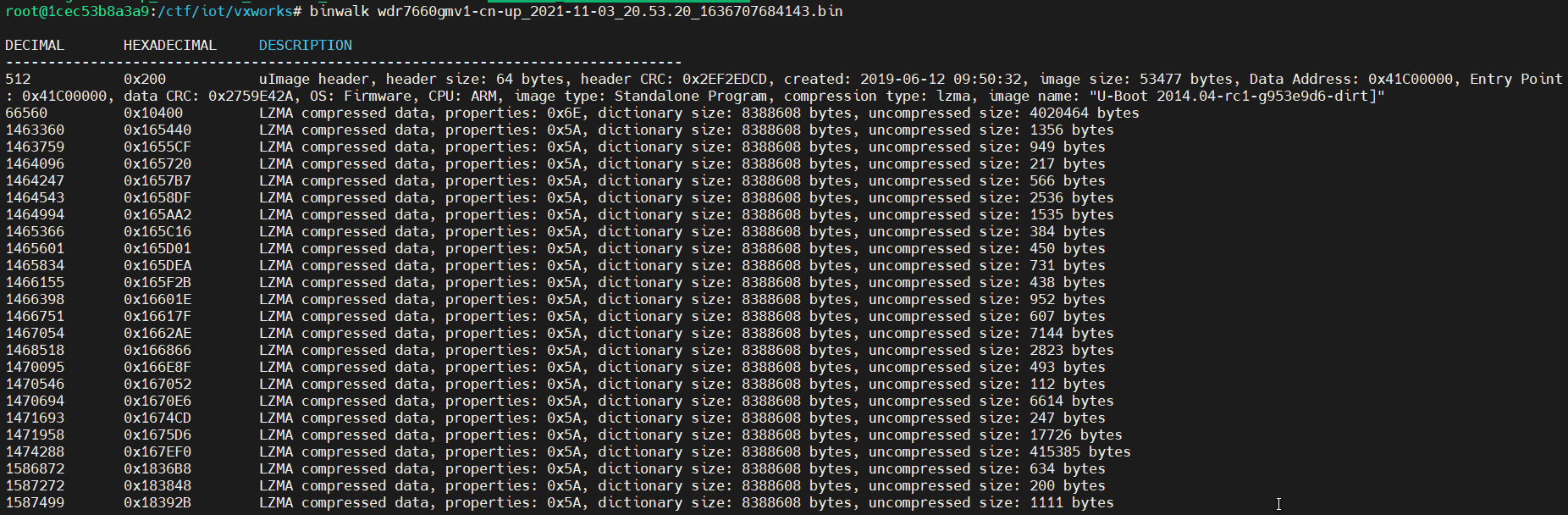

binwalk一看发现没有太多有用东西，需要注意的是0x10400处特别大

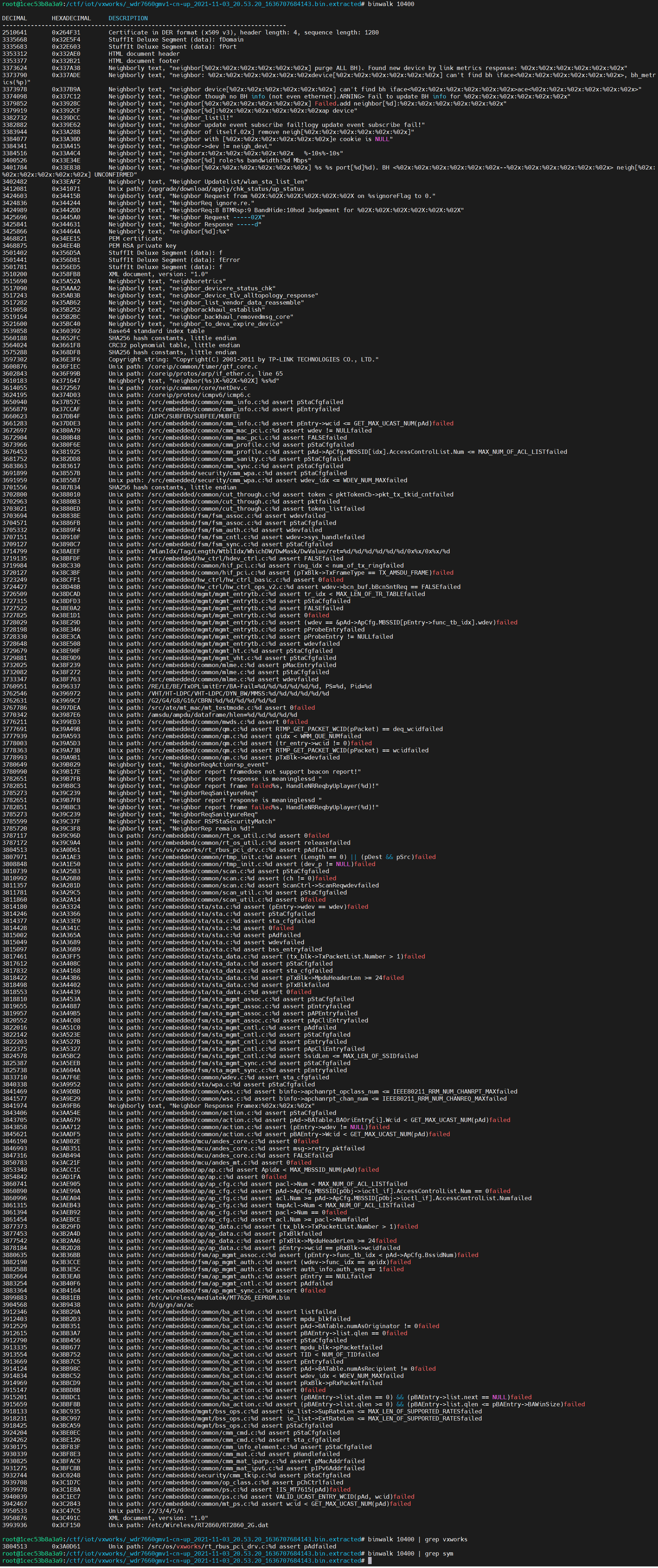

-e提取文件并对10400处的文件继续binwalk看看

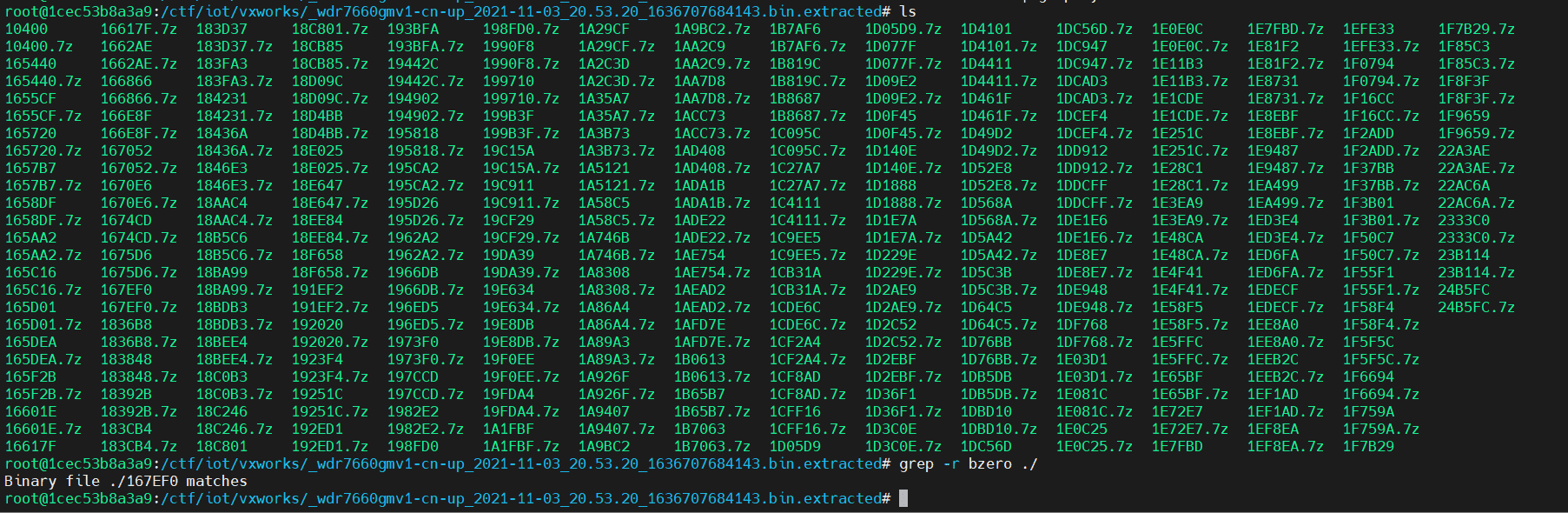

大致分析后可以得知是一个vxworks系统文件，但是好像没有自带符号表，同目录下文件还有很多，尝试搜索看是否有包含符号表的部分

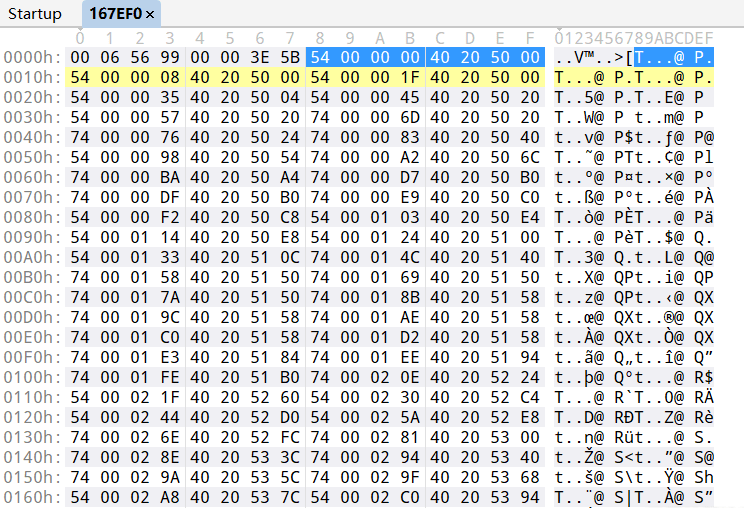

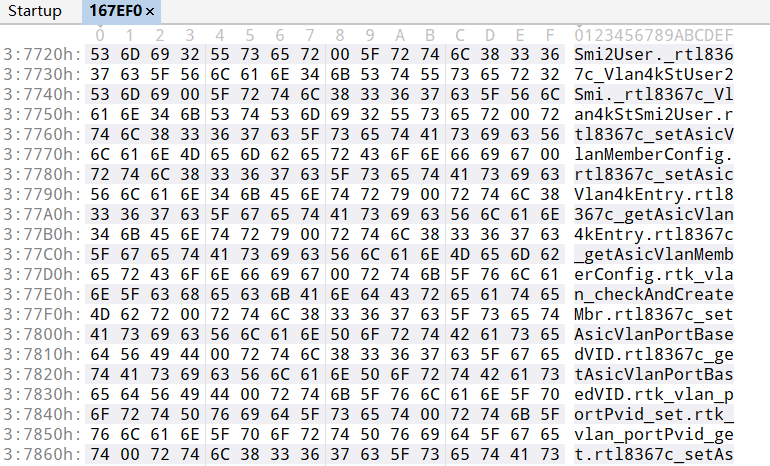

发现确实存在这么一个文件，010editor打开大致看一眼

确实是符号表，整个区间是从0x0008-0xF2E0。
ok，可以进行后续分析了。

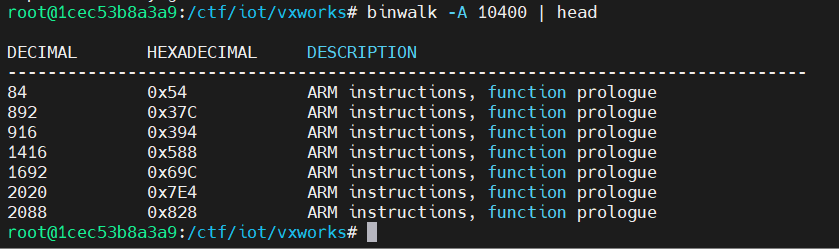

架构是ARM架构

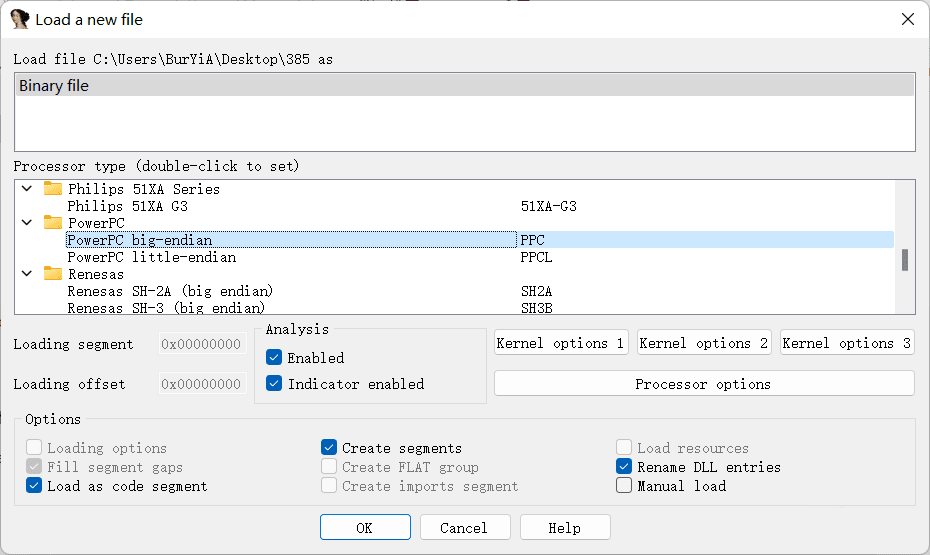

ida打开架构选择arm
（PS:这张是借用的图，看懂意思就好）

下一页直接回车，这会先什么都不用改
（同上）

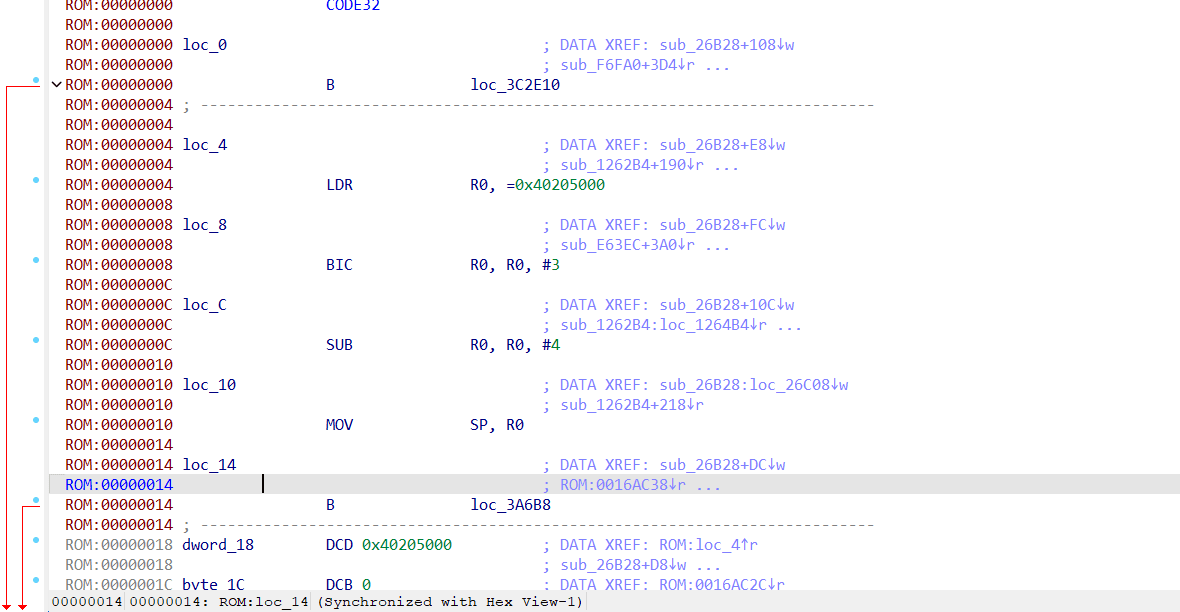

在最开始按c将开头的一部分数据化为代码

大致可以看出基址是0x40205000（SP寄存器，详情请查阅vxworks文档）

接下来更改加载基址，可以手动可以利用脚本

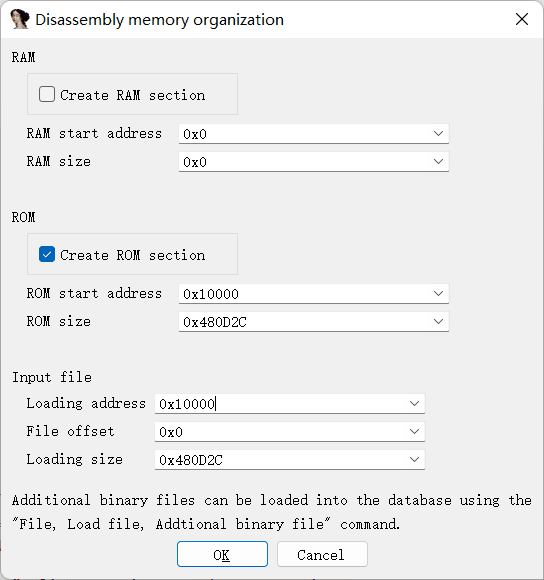

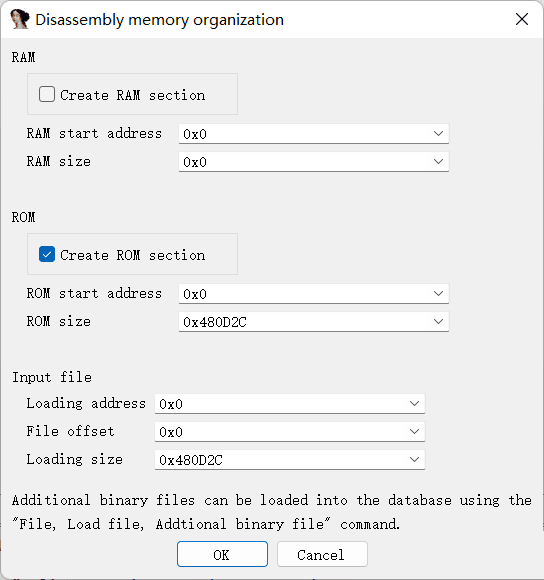

手动需要关闭ida清除分析数据库重新打开固件(如果懂idapython的话可以在下方命令行输入函数修改基址)，并在基址设置处填写ROM start address 与Loading address ，界面如下图
（PS：图片仅供参考）

自动可以利用vxhunter脚本（github地址：https://github.com/PAGalaxyLab/vxhunter）PS: 高版本IDA部分代码可能需要自己手动修改

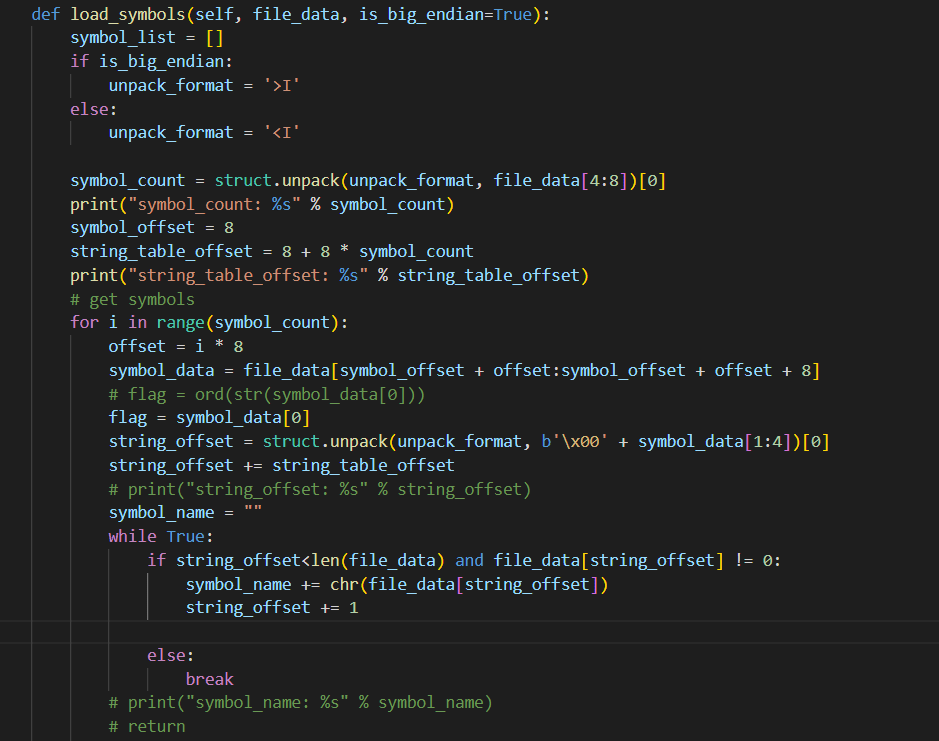

改了好大一会脚本？很烦。vxhunter_ida_py3.py的load_symbols函数（Debug是真的费劲），修改后的部分如下所示：

利用vxhunter将刚才的符号表导入进来进行符号修复，修复的还算完美

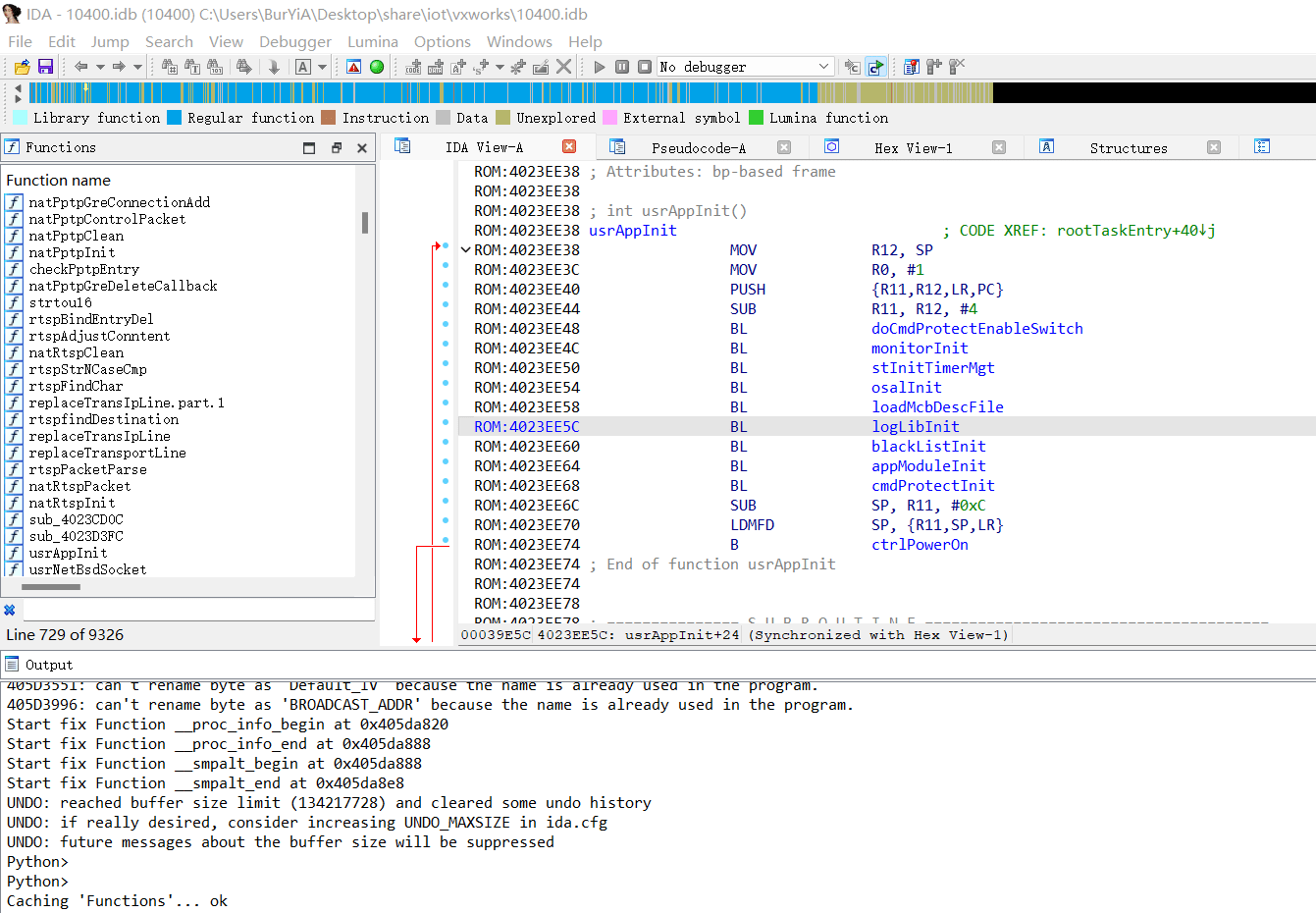

先看usrAppInit（一般来说是用户侧的管理函数）

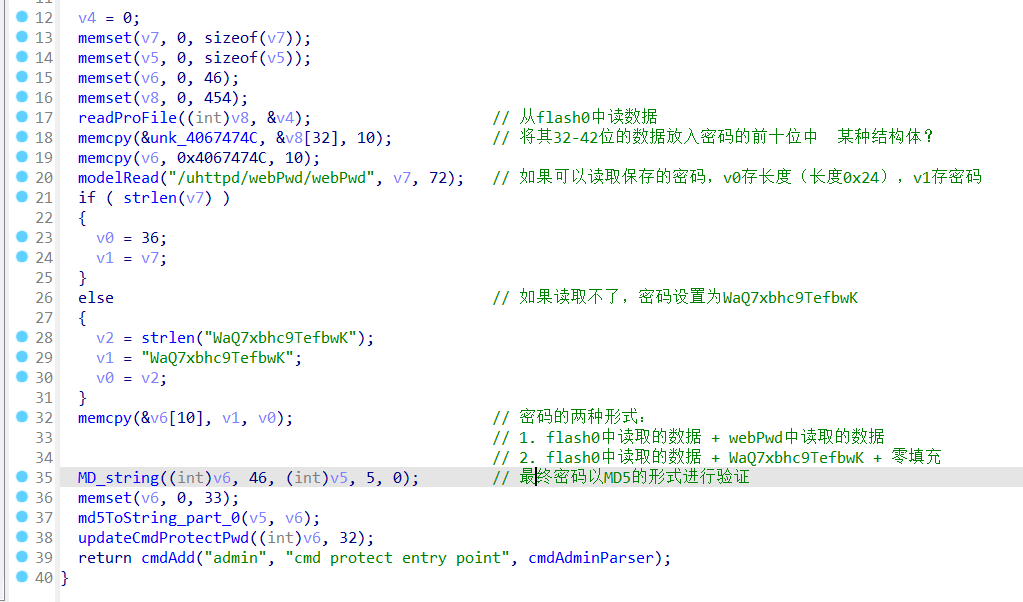

在cmdProtectInit中发现有密码相关的代码存在

大致分析后可以得到admin的密码规则
